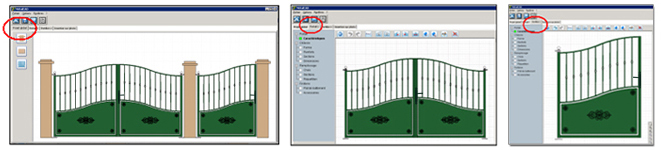

FONCTIONNALITÉS : Projet multi-ouvrages


Zoom de la partie onglet
 Permet de naviguer entre les
 différents projets


Projet global Portail Portillon


  Notion de projet contenant plusieurs ouvrages : portail, portillon, ….
  Navigation du projet global aux ouvrages détaillés par onglets





      Logiciel portail : Plans de portails


Métalcad V2.7 vous offre la possibilité de créer des centaines de modèles de portails (battants et coulissants) et de portillons différents. A partir d'une saisie entre piliers et grâce à une présentation conviviale des différents écrans, vous pourrez créer vos premiers portails en quelques minutes.

Forme de portails Sections du portails Accessoires de décoration

1. Choix de la forme et du modèle

2. Saisie des cotes entre poteaux et saisie des sections du portails

3. Sélection des éléments décoratifs

4. Présentation du plan



      Nos fournisseurs (Sofradef, Schutt, Bosi...)




Voici les fournisseurs que l'on retrouve dans la bibliothèque de Métalcad pour la création de portails.









BOSI

FAP

FEBA

INDIA













PROFIL SYSTEMES

SCHUTT (Grande Forge)

SOFRADEF

TRIEBENBACHER




      Votre catalogue



Des modèles traditionnels et contemporains, prêts à l’emploi, sont à votre disposition pour vos futurs projets :
il ne reste plus qu’à modifier les cotes de votre portail pour l’adapter au projet en cours. Vous pouvez ajouter vos propres modèles afin de personnaliser votre catalogue.

catalogue portail

      Présentation commerciale du projet




Simple et rapide à réaliser, une présentation du projet sur une photo prise chez vos clients vous assurera un impact commercial efficace.
portail entre pilier couleur RAL portail entre pilier



      Plans techniques




plan technique portail fer forgé
Un plan technique avec cotations et coupes peut être obtenu :


 Possibilité d'ajouter des cotes complémentaires
 Impression à n'importe quelle échelle
(possibilité de gabarit par exemple)


Précision et rapidité des plans techniques vous apporteront fiabilité et gain de temps pour l'atelier.



      Fiche de débits du portail




La fiche de débits permet de préparer le devis et d'obtenir les informations suivantes :

     Total déboursé du projet
     Poids total du projet
     Surfaces développées de chaque section
Longueurs utiles par section
Angles de coupes pour chaque élément
Gestion multi-projets

fiche de débit: portail



      Mise en barres du portail


La mise en barres peut être calculée selon les critères suivants :

    Choix de la longueur des barres
    Gestion de l'épaisseur du trait de coupe
    Choix du RAL
    Sélection de plusieurs projets pour le calcul


mise en barre : portail
Visuel graphique de la mise en barres




Liste des barres à approvisionner
